The Art of LM317 part 2

Part 2.

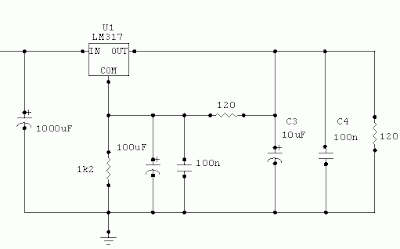

tanpa pake basa basi, berikut adalah sedikit modifikasi yang dilakukan pada rangkaian LM317



Perubahan yg dilakukan adalah hanya mengubah nilai C3 yaitu dari 470 uF ke 10 uF sementara yang lainnya tetap sama.

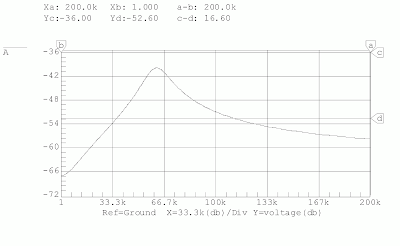

Hasilnya memang tidak membabat peak impedance yang ada tetapi menggeser ke frekuensi yang lebih tinggi yaitu dikisaran 60 KHz.

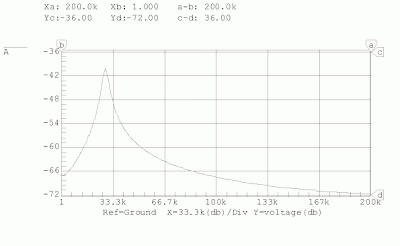

Sekarang bagaimana jika C3 adalah 47uF ? hasilnya adalah peak impedance hanya bergeser ke


kisaran 30 KHz





Dari hasil simulasi ini maka jika kita akan melakukan "tune-up" terhadap LM317, maka hasil yang signifikan akan diperoleh dengan mengutak-ngatik nilai C3. Dari pengalaman, sebaiknya C3 nilainya tdk lebih besar dari 22uF.

Dalam simulasi, perubahan nilai dari C4 ( sbg bypass C3 ) tidak menunjukan hasil yg signifikan tetapi pada kenyataannya akan mengubah suara highnya dan disini rekans bisa coba nilai antara 10 n - 100 n.

Dari hasil diskusi di beberapa forum DIY, LM317 justru kurang suka dng penggunaan elco berkualitas tinggi. Hasil maksimal justru diperoleh dengan menggunakan elco murmer yg high ESR. Tetapi tidak menutup kemungkinan justru rekan2 akan cocok dng karakter dari penggunaan elco yg audiophile approve

Mudah2an simulasi ini ada gunanya bagi rekans semua.

Pada kesempatan lain, saya akan coba melakukan simulasi "Tebak-tebak buah Manggis" yg merupakan hasil intepretasi dari penjelasan John Curl mengenai PSU dengan menggunakan LM317 .... kalo sempet heheeeee ......

Hasil tebak-tebakan ini sdh diaplikasikan pada preamp SS dng hasil yg mak nyusssss .....
Lebih baik dari preamp Aikido yg selama ini jadi andalan.
apakah ini karena PSUnya atau rangkaian pre SS nya ? entahlah ... yg jelas sy nggak mau ambil pusing, yg penting hasilnya mak nyusssss .....


Terima kasih sudah membaca
